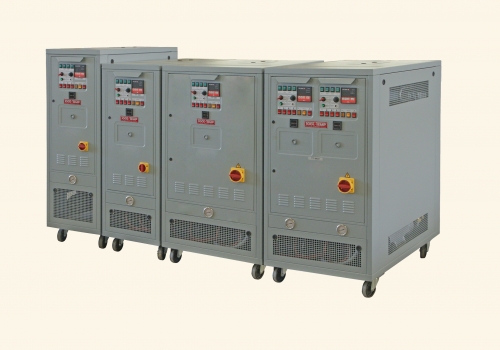

TT-388 és TT-388/2 szerszámtemperáló, temperáló, hűtő-fűtő készülék sorozat a fémiparnak

Magas hőmérsékletű, olajos üzemmódú szerszámtemperáló, temperáló (hűtő-fűtő) készülékek a fémiparnak, TT-388

Tartósan +360 Co-ig terjedő hőmérsékleti tartományra hőközlő olajjal, ill. szintetikus hőközlő anyaggal
Fűtőteljesítmény 16 kW, 24 kW, 32 kW és 48 kW

Elektronikus átfolyásmérővel

Egy- és kétkörös szerszámtemperáló készülékek

Felhasználási terület: fémfröccsöntőszerszámok, nyomásos öntőszerszámok, hengerek és lapok
aluminium, cink, magnézium, és egyéb öntvény öntőszerszámok olajos temperálása

Szériafelszereltség:

• Digitális átfolyásmérés és a minimum átfolyási folyadékmennyiség figyelése zavarjelzéssel
• Önoptimalizáló mikroprocesszoros szabályozó digitális kijelzővel a beállított és a tényleges hőmérséklet kijelzésére. A visszajelzés 0,1o pontossággal. Beállítható Celsius vagy Fahrenheit o.
• Külső hőérzékelő csatlakozási lehetőség a közvetlenül a szerszámban történő hőmérséklet ellenőrzésre.
• Szivárgásgátló üzemmód – a készülék használható vákuum- vagy nyomó üzemmódban. Tömítetlenség esetén nincs folyadékveszteség és problémamentesen folytatható a gyártás.
• Automatikus formaleürítés
• Automatikus hőmérsékletellenőrzés
• Fűtés fokozatonként kapcsolható. A felfűtés után a nem szükséges fűtések automatikus lekapcsolása a megfelelő és energiatakarékos hőntartáshoz.
• Vízkőmentes hőcserélő konstrukció rozsdamentes acélból
• Szivárgásmentes magas hőmérsékletű szivattyúk tömszelencés, vagy tömítésmentes mágneses hajtású kivitelben
• Forró olaj kör by-pass ággal, zárt szelepek melletti belső cirkuláció biztosítása
• Tágulási edények olajfelfogó tartókkal
• Olajkrakkolódás nélküli üzemelés
• Biztonsági berendezések:
-automatikus szintellenőrzés és szárazjáratás elleni védelem,
-leválasztott mechanikus biztonsági termoszát
-a hőfokszabályozóba beépített elektronikus hőfokbehatároló
-főkapcsoló, vezérlés transzformátor motorvédő kapcsolóval, automata biztosíték, hőszigetelés
• Hiba esetén hangjelzés
• Görgős kivitel

Működési elv:

Zárt forró-olajkör felül elhelyezett hideg-olajtartállyal nagyméretű tágulási edényzetben. Az olaj krakkolódását a magas áramlási sebesség kizárja. Az alacsony fűtőbetét terhelés és nagysebességű olajáramlás az olaj hosszú élettartamát biztosítja. A nem szakszerű feltöltés esetén a tágulási edény alatt elhelyezett olajfelfogó edényzet megakadályozza a készülék belsejének olajszennyezését. A készüléket a legmagasabb hőmérsékleti tartományra és működési biztonságra terveztük.

• Az olaj krakkolódása kizárt
Az alacsony hőterhelésű fűtőelemeknek és a zárt forró-olajkör feletti hideg-olajpuffernek köszönhetően

• Garantáltan szivárgásmentes szivattyúkonstrukciók
Választási lehetőség az évek óta bevált standard TOOL-TEMP tömszelencés szivattyú (Modell Z) és a mágneses hajtású, tömítésmentes szivattyú között (Modell A)

• Vízkőmentes hőcserélő
A hőcserélőből a hűtővíz automatikusan leeresztésre kerül, amint a hűtési folyamat befejeződik

• Digitális interface
Megfelelő vezérlőegység választásával az összes ismert csatlakozási felület és kommunikációs protokoll előre programozva, a felhasználó által menüből választható. Lásd külön ismertető füzet.

Műszaki adatok                                                   Egykörös készülékek                                       Kétkörös készülékek
Modell                TT-388 Z / A     TT-388 Z / A   TT-388 Z / A       TT-388 Z / A               TT-388/2 Z/ A       TT-388/2 Z vagy A
Fűtőteljesítmény   16 kW               24 kW                32 kW                 48 kW                         2 x 16 kW               2 x 24 kW
Fokozatok             8/8/16 kW       8/16/24 kW        8/24/32 kW    8/8/16/16/48 kW          2 x 8/8/16 kW        2 x 8/16/24 kW

Külső hőérzékelő
csatlakozó              igen                   igen                     igen                   nem                            igen                         igen
Szivárgásgátló +
szerszámleürítés  igen                   igen                     igen                   nem                            igen                         igen

Hűtőteljesítmény kb. 40 kW        kb. 40 kW           kb. 40 kW           kb. 70 kW                   kb. 40 kW               kb. 40 kW
Tágulási edény    21 Liter             21 Liter              46 Liter               46 Liter                       46 Liter                      46 Liter
Feltöltési mennyiség 15 Liter      21 Liter              27 Liter               70 Liter                       30 Liter                      42 Liter
Tágulási térfogat     16 Liter      16 Liter              36 Liter               36 Liter                        36 Liter                        36 Liter
Csatlakozások

Olajkör                  3/4” belső m.   3/4” belső m.       3/4” belső m.    1” belső m.           3/4” belső m.           3/4” belső m.
Hűtővíz                  1” külső m.       1” külső m.           1” külső m.        1” külső m.                1” külső m.           1” külső m.
Méretek cm
Ho x Szé x Ma
3 x 380 - 600 V    130x48x140      130x48x140      130x48x150      130x72x140          130x72x140      130x72x140

Hőfoktartomány Marlotherm SH hőközlő anyaggal +360 Co-ig, ásványi alapú hőközlő olajjal 270 Co-ig
Hőfokszabályozás önoptimalizáló, elektronikus MP-888 mikroprocesszor a kívánt és tényleges hőmérséklet kijelzésére, automatikus hőmérséklet ellenőrzéssel.

Átfolyásmérés: Elektronikus, digitális kijelzésű átfolyásmérés és a minimum átfolyási érték ellenőrzése, zavarjelzéssel

Szivattyúteljesítmény Motor 1.8 kW
Nyomóüzem max. 5,5 bar / max. 100 l/min.
Szívóüzem vákuum max. 9 MVo
Z szivattyú modell tömszelencével, 3-szoros tömítőrendszerrel
A szivattyú modell tömítésmentes, mágneses hajtású szivattyúval

Szín: ezüstszürke RAL 7001
Szállíthatók a világszerte használt egyéb feszültségi beállítások is, 3 x 200 V – 3 x 600 V, és 50/60 Hz. UL/CSA konform készülékek szintén rendelhetők. Az USA piacára szállított készülékeken gyárilag NPT csatlakozások és Fo mérési beállítások.

Minden modell szállítható interface csatlakozási lehetőségekkel. Minden ismert interface lehetőség beállítható a felhasználó által az MP-794 és MP-988 szabályozókon, további kártyák alkalmazása nélkül. A szabályozóink kb. 30 különféle gyári interface-t előre programozva tartalmaznak.

MP-888 elektronikus szabályozó egység

Az elektronikus hőfokszabályozó egységet Co-ról Fo-ra át lehet állítani.
A szabályozó felár nélkül tartalmazza az analóg csatlakozási lehetőségeket 0-5 V, 0-10 V és 4 – 20 mA.
Az önoptimalizáló, mikroprocesszorvezérelt MP-888 hőfokszabályozó egység minden TOOL-TEMP szerszámtemperálónál, temperálónál és vízhűtő készüléknél az alapfelszereltség része. A tényleges hőmérsékleti értékek eltérését az önoptimalizált működés akadályozza meg minden hőfoktartományban, függetlenül a
fogyasztó tömegétől, és pontos hővezetést tesz lehetővé magas hőmérsékleti tartományban is.

kívánt hőmérséklet (névleges érték) beállítási pontosság 0,1-es pontossággal
Tényleges hőmérséklet visszajelzés 0,1-es pontossággal
Átfolyásmérés – a folyadékmennyiség visszajelzése különféle mértékegységekben, 0,1-es pontossággal.
Literről átkapcsolható amerikai vagy angol gallonra. A beállított legalacsonyabb átfolyás elérésekor zavarjelzés.
Kézi vagy automata üzemmód átfolyásmérésnél:
Automata: minden beállítás automatikus, az aktuális átfolyási érték szerint. Alacsony értéknél zavarjelzés.
Kézi: saját beállításunk a legalacsonyabb átfolyási érték megadására

A készülék ’lelke’
’Z’ típusú szivattyúmodell:

A magas hőmérsékleten működő szivattyú a TOOL-TEMP saját fejlesztése és gyártmánya.
+400 C° hőmérsékletig tervezett konstrukció. 3-szoros csapágyazású tengely, speciális kenéssel.
3-szoros tömítés tömszelencével. Garantáltan szivárgásmentes rendszer és szivattyú, a
legmagasabb hőmérsékleten is. A készüléket leállításkor nem kell lehűteni, elég kikapcsolni.


’A’ típusú szivattyúmodell:
Ugyanaz a szivattyú, mágneses hajtásrendszerrel.
A TOOL-TEMP fejlesztése és gyártmánya.


Hőcserélő
A gyakorlatilag vízkőmentes hőcserélő egy rozsdamentes acélból készült konstrukció,
amely a TOOL-TEMP saját gyártmánya. A speciális kialakítás gyors tisztítást és szerelést
tesz lehetővé, amire azonban az első néhány üzemeltetési évben nem lesz szükség.

TOOL-TEMP gyártmányprogram

Szerszámtemperálók (temperáló készülékek) 3 kW-tól 150 kW fűtőteljesítménnyel
Vízhűtő készülékek 5 kW-tól 1200 kW hűtőteljesítménnyel
Kondicionáló fürdők poliamid alkatrészek kezelésére
