TOOL-TEMP szerszámtemperáló (temperáló) készülékek / TT-118 K nagyteljesítményű szerszámtemperáló, temperáló készülék

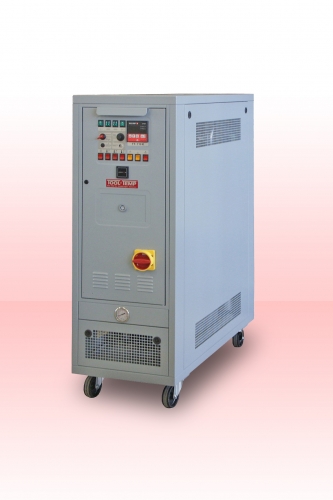

Szerszámtemperáló, temperáló készülék TT-118 K
Nagy teljesítményű fűtő-hűtő (temperáló) készülék hengerek, műanyag fröccsöntő szerszámok, kalanderek, lapok, kettős falú edények és más nagyfogyasztók temperálására

Elektronikus átfolyásmérővel szériaként

Használati tartomány: vizes üzemmód 25 - 90°C-ig

A szerszámtemperáló, tenperáló készülék kétféle hőcserélővel van felszerelve:

- +50 - 90°C között a vízkőmentes csöves hőcserélő működik

- +50°C alatt bekapcsolható a nagyteljesítményű lemezes hőcserélő

Szériafelszereltség:

• Digitális átfolyásmérés és alacsony folyadékmennyiség figyelése zavarjelzéssel
• Automatikus hőmérsékletellenőrzés. A tényleges és beállított érték eltérése esetén figyelmeztető jelzés.
• Tömítésmentes, bronz szivattyúkonstrukció. Nyomásvisszajelzés manométerrel.
• Önoptimalizáló mikroprocesszoros szabályozó digitális kijelzővel a beállított és a tényleges hőmérséklet kijelzésére. A visszajelzés 0,1o pontossággal. Beállítható Celsius vagy Fahrenheit o.
• Külső hőérzékelő csatlakozási lehetőség a közvetlenül a szerszámban történő hőmérséklet ellenőrzésre.
• Fűtés fokozatonként kapcsolható. A felfűtés után a nem szükséges fűtések automatikus lekapcsolása a megfelelő és energiatakarékos hőntartáshoz.
• Szivárgásgátló üzemmód – a készülék használható vákuum- vagy nyomó üzemmódban. Tömítetlenség esetén nincs folyadékveszteség és problémamentesen folytatható a gyártás.
• Hosszú élettartam a rozsdamentes kivitelnek köszönhetően.
• Az összes vízzel érintkező alkatrész rozsdamentes acélból vagy bronzból készül.
• Automatikus víz feltöltés és vízutántöltés
• Időhatárolt feltöltés – megakadályozza az esetleges tömlőhiba miatti ellenőrizetlen feltöltést
• Biztonsági berendezések:
-automatikus szintellenőrzés és szárazjáratás elleni védelem, kétszintű ellenőrzéssel: először figyelmeztető jelzés az alacsony folyadékszintnél ( a készülék tovább működik) majd az alsó folyadékszint túllépésekor a készülék kikapcsol.
-leválasztott mechanikus biztonsági termoszát
-a hőfokszabályozóba beépített elektronikus hőfokbehatároló
-főkapcsoló, vezérlés transzformátor motorvédő kapcsolóval, automata biztosíték, hőszigetelés
• Hiba esetén hangjelzés: a folyadékszint figyelmeztetés folyamatos, az összes többi hibajelzés szaggatott hangjelzéssel.
• Görgős kivitel

Műszaki adatok (négy különböző szerszámtemperáló, temperáló modell rendelhető)

Fűtőteljesítmény    18 kW       27 kW         36 kW         45 kW
Fűtési fokozatok      9/9            9/9/9            9/9/9/9       9/9/9/18
Autom. fűtés lekapcsolás nincs van van van
Felfűtés után a nem szükséges fűtési teljesítmény lekapcsolása
Hőfoktartomány 25 – 90 °C vizes üzemmód

Hőfokszabályozás: önoptimalizáló MP-888 mikroprocesszoros szabályozó egység digitális kijelzővel a beállított és az aktuális hőmérséklet jelzésére. Automatikus hőmérsékletfigyelés. Átfolyásmérés elektronikus átfolyásmérő egység a szállított folyadék-mennyiség digitális visszajelzésével és minimum átfolyás figyeléssel, zavarjelzéssel.

Hűtőteljesítmény csöves hőcserélő mod. 66/10: 140 kW
lemezes hőcserélő mod. 82:  400 kW

Szivattyúteljesítmény motor 2.2 kW
nyomóüzem max 4,5 bar max. 200 l/perc
szívó üzemmód max 8 mvo


Feltöltési mennyiség min. 26 l / max. 40 l


Csatlakozók:
Hőközlő közeg 1“ külső menettel
Hűtővíz 1“ külső menettel
Méretek H 1210 X Sz 480 X M 1400 mm görgőkkel
Tömeg kb. 180 kg üresen
Szín ezüstszürke RAL 7001

Speciális feszültségértékekre való csatlakoztatási lehetőség (3x200 V – 3x600 V) valamint 50/60 Hz frekvencia rendelésre. UL/CSA-konform készülékek kaphatóak. Az USA piacra készülékeink NPT-menettel felszereltek, és Fahrenheit o –ra beállítottak.

Elektronikus MP-888 hőfokszabályozó egység

Minden TOOL-TEMP szerszámtemperáló, temperáló készüléket és vízhűtő készüléket az önoptimalizáló MP-888 mikroprocesszoros szabályozóval szállítjuk. Az elektronikus szabályozó egység átkapcsolható Celsius vagy Fahrenheit o mérési egységre. Emellett a szabályozóba felár nélkül beépítésre kerültek az analóg interface-ek (0-5V, 0-10V, és 4-20 mA)

Az önoptimalizáló, mikroprocesszorvezérelt MP-888 szabályozó egység minden TOOL-TEMP szerszámtemperálóban, temperálóban és vízhűtő készülékben az alapfelszereltség része. Az önoptimalizálás megakadályozza a hőmérsékleteltérések kialakulását minden hőfoktartományban, függetlenül a fogyasztó tömegétől, és pontos hővezetést tesz lehetővé magas hőmérsékleti tartományban is.

- kívánt hőmérséklet (névleges érték)
Beállítási pontosság 0,1-es pontossággal

- Tényleges hőmérséklet 0,1-es pontossággal
- Átfolyásmérés – a folyadékmennyiség visszajelzése különféle mértékegységekben, 0,1-es pontossággal.
Literről átkapcsolható amerikai vagy angol gallonra. A beállított legalacsonyabb átfolyás elérésekor zavarjelzés.
Kézi vagy automata üzemmód átfolyásmérésnél:
Automata: minden beállítás automatikus, az aktuális átfolyási érték szerint. Alacsony értéknél zavarjelzés.
Kézi: saját beállításunk a legalacsonyabb értékre. Zavarjelzés ezen érték elérésekor aktiválódik.


TOOL-TEMP gyártmányprogram

Szerszámtemperálók (temperáló készülékek) 3 kW-tól 150 kW fűtőteljesítménnyel
Vízhűtő készülékek 5 kW-tól 1200 kW hűtőteljesítménnyel
Kondicionáló fürdők poliamid alkatrészek kezelésére
