TOOL-TEMP szerszámtemperáló (temperáló) készülékek / TT-288 (egykörös) ill. TT-288 /2 (kétkörös) olajos üzemmódú szerszámtemperáló, temperáló, hűtő-fűtő készülék (max. +250 C)

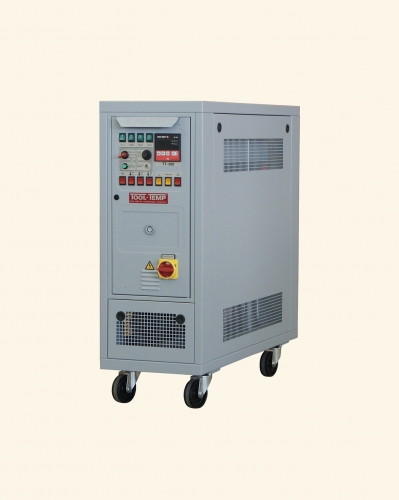

Szerszámtemperáló, temperáló, hűtő-fűtő készülék TT-288 (olajos üzemmód, max. 250 oC)

+250 oC-ig terjedő hőmérsékleti tartományra
TT-288 Z szerszámtemperáló, temperáló standard szivattyúval (tömszelencével)
TT-288 A szerszámtemperáló, temperáló (mágneses hajtású, tömítésmentes szivattyúval)

Elektronikus átfolyásmérővel

Felhasználási terület: műanyag- és fémfröccsöntő szerszámok, kis hengerek és lapok olajos temperálása

Szériafelszereltség:


• Digitális átfolyásmérés és a minimum átfolyási folyadékmennyiség figyelése zavarjelzéssel (liter/min. átkapcsolható imperial v. US gall./min.)
• Önoptimalizáló mikroprocesszoros szabályozó digitális kijelzővel a beállított és a tényleges hőmérséklet kijelzésére. A visszajelzés 0,1o pontossággal. Beállítható Celsius vagy Fahrenheit o.
• Automatikus hőmérsékletfigyelés, és a kívánt / tényleges hőmérséklet eltérése esetén zavarjelzés
• Szivárgásgátló üzemmód – a készülék használható vákuum- vagy nyomó üzemmódban. Tömítetlenség esetén nincs olajveszteség és problémamentesen folytatható a gyártás.
• Vízkőmentes hőcserélő konstrukció rozsdamentes acélból
• Automatikus formaleürítés
• Külső hőérzékelő csatlakozási lehetőség a közvetlenül a szerszámon történő hőmérséklet ellenőrzésre.
• Alacsony hőterhelésű fűtőelemek – nincs olajkrakkolódás
• Biztonsági berendezések:
-automatikus szintellenőrzés és szárazjáratás elleni védelem,
-leválasztott mechanikus biztonsági termoszát
-a hőfokszabályozóba beépített elektronikus hőfokbehatároló
-főkapcsoló, vezérlés transzformátor motorvédő kapcsolóval, automata biztosíték, hőszigetelés
• Hiba esetén kürttel hangjelzés
• Görgős kivitel

Zárt forró-olajkör felül elhelyezett hideg-olajtartállyal nagyméretű tágulási edényzetben. Az olaj krakkolódását a magas áramlási sebesség kizárja. Az alacsony fűtőbetét terhelés és nagysebességű olajáramlás az olaj hosszú élettartamát biztosítja. A nem szakszerű feltöltés esetén a tágulási edény alatt elhelyezett olajfelfogó edényzet megakadályozza a készülék belsejének olajszennyezését. A készüléket a legmagasabb hőmérsékleti tartományra és működési biztonságra terveztük.

A készülék ’lelke’

A magas hőmérsékleten működő szivattyú a TOOL-TEMP saját fejlesztése és gyártmánya, 400 Co hőmérsékletig tervezett konstrukció.
’Z’ típusú szivattyú: háromszoros csapágyazású tengely, speciális kenéssel. Háromszoros tömítésrendszer tömszelencével.
’A’ típusú szivattyúmodell:
Ugyanaz a szivattyú, tömítésmentes mágneses hajtásrendszerrel.

A TOOL-TEMP szerszámtemperáló, temperáló, hűtő-fűtő készülékeket a kikapcsoláshoz nem kell lehűteni.


Műszaki adatok

Hőfoktartomány: 80 °C - 250 °C olajos üzemmód
Hőfokszabályozás: önoptimalizáló MP-888 mikroprocesszoros szabályozó egység digitális kijelzővel a beállított és az aktuális hőmérséklet jelzésére. Automatikus átfolyásellenőrzés.
Átfolyásmérés: Elektronikus átfolyásmérő egység a szállított folyadék-mennyiség digitális visszajelzésével és minimum átfolyás figyeléssel, zavarjelzéssel.
Fűtőteljesítmény: 8 kW kapcsolási fokozatok 3 / 5 / 8 kW
Hűtőteljesítmény: kb. 40 kW (200 °C olajhőmérsékletnél)
Szivattyúteljesítmény: motor 1,8 kW
nyomóüzem: max 5,5 bar max. 100 l/perc
szívó üzemmód: max 9 mvo
Feltöltési mennyiség: 9 liter
Tágulási edény a készülékbe beépítve, kb. 12 liter

Csatlakozók:
Hőközlő közeg 3/4“ belső menettel
Hűtővíz 1“ külső menettel
Méretek: H 1130 X Sz 390 X M 1070 mm görgőkkel
Tömeg: kb. 150 kg üresen
Szín: ezüstszürke RAL 7001


Hőcserélő: a gyakorlatilag vízkőmentes hőcserélő a TOOL-TEMP saját fejlesztése és gyártmánya rozsdamentes acélból. A könnyű kiszerelési és karbantartási lehetőség gyors tisztítást tezs lehetővé, de erre évekig nem lesz szükség.

Kétkörös kivitel: A készülék két iker áramlási körrel rendelhető kétkörös kivitelben,
TT-288/2 megjelöléssel. A készülék ekkor nagyobb házba kerül, de egyéb jellemzői változatlanok.

Speciális feszültségértékekre való csatlakoztatási lehetőség (3x200 V – 3x600 V) valamint 50/60 Hz frekvencia rendelésre. UL/CSA-konform készülékek kaphatóak. Az USA piacra készülékeink NPT-menettel felszereltek, és Fahrenheit o –ra beállítottak.

Elektronikus MP-888 hőfokszabályozó egység

Minden TOOL-TEMP szerszámtemperáló, temperáló, hűtő-fűtő készüléket és vízhűtőt az önoptimalizáló MP-888 mikroprocesszoros szabályozóval szállítjuk. Az elektronikus szabályozó egység átkapcsolható Celsius vagy Fahrenheit o mérési egységre. Emellett a szabályozóba felár nélkül beépítésre kerültek az analóg interface-ek (0-5V, 0-10V, és 4-20 mA)

Az önoptimalizáló, mikroprocesszorvezérelt MP-888 szabályozó egység minden TOOL-TEMP szerszámtemperálóban, temperálóban és vízhűtőben az alapfelszereltség része. Az önoptimalizálás megakadályozza a hőmérsékleteltérések kialakulását minden hőfoktartományban, függetlenül a fogyasztó tömegétől, és pontos hővezetést tesz lehetővé magas hőmérsékleti tartományban is.

- kívánt hőmérséklet (névleges érték)
Beállítási pontosság 0,1-es pontossággal

- Tényleges hőmérséklet 0,1-es pontossággal
- Átfolyásmérés – a folyadékmennyiség visszajelzése különféle mértékegységekben, 0,1-es pontossággal.
Literről átkapcsolható amerikai vagy angol gallonra. A beállított legalacsonyabb átfolyás elérésekor zavarjelzés.
Kézi vagy automata üzemmód átfolyásmérésnél:
Automata: minden beállítás automatikus, az aktuális átfolyási érték szerint. Alacsony értéknél zavarjelzés.
Kézi: saját beállításunk a legalacsonyabb értékre. Zavarjelzés ezen érték elérésekor aktiválódik.


TOOL-TEMP gyártmányprogram

Szerszámtemperálók (temperáló készülékek) 3 kW-tól 150 kW fűtőteljesítménnyel
Vízhűtő készülékek 5 kW-tól 1200 kW hűtőteljesítménnyel
Kondicionáló fürdők poliamid alkatrészek kezelésére
