TOOL-TEMP szerszámtemperáló (temperáló) készülékek / TT-168 E és TT-168 H univerzális (vizes / olajos) szerszámtemperáló, temperáló készülék (12 kW vizes, 6 kW olajos üzemmód, nyitott rendszer)

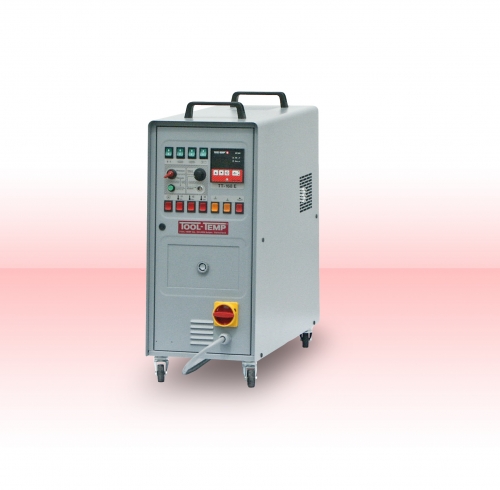

Szerszámtemperáló, temperáló készülék TT-168

Nagyteljesítményű szerszámtemperáló, temperáló készülékek igényes műanyag fröccsöntőknek

TT-168 E, TT-168 H szerszámtemperáló, temperáló vizes üzemmód 90°C-ig szerszámtömeg max. kb. 1’200 kg
olajos üzemmód 150°C-ig szerszámtömeg 600 kg-ig


TT-168 E/A, TT-168 H/A szerszámtemperűló, temperáló vizes üzemmód 90°C-ig szerszámtömeg max. kb. 1’800 kg

Elektronikus átfolyásméréssel, vizes, olajos illetve szivárgásgátló üzemmódra

Szériafelszereltség:

• Digitális átfolyáskijelzés és a legkisebb beállított átfolyási érték ellenőrzése
• Automatikus hőmérsékletellenőrzés. A tényleges és beállított érték eltérése esetén figyelmeztető jelzés.
• Tömítésmentes, bronz szivattyúkonstrukció. Nyomásvisszajelzés manométerrel.
• Önoptimalizáló mikroprocesszoros szabályozó digitális kijelzővel a beállított és a tényleges hőmérséklet kijelzésére. A visszajelzés 1/10o pontossággal. Beállítható Celsius vagy Fahrenheit o.
• Átkapcsolás a szerszámon történő külső hőmérsékletérzékelésre. Lehetőség külső hőérzékelő csatlakoztatására, közvetlenül a szerszámon történő hőmérsékletmérésre.
• Automatikus szerszámleürítés.
• Csöpögésgátlás – a készülék használható nyomó- vagy szívóüzemmódban. Tömítetlen szerszámoknál nincs folyadékveszteség, és biztosítható a további folyamatos gyártás.
• Automatikus víz utántöltés vagy manuális olajfeltöltés
• Vízkőmentes hőcserélő
• Hosszú élettartam a rozsdamentes kivitelnek köszönhetően.
• Az összes vízzel érintkező alkatrész rozsdamentes acélból vagy bronzból készül.
• Fűtés fokozatonként kapcsolható – 6 kW olajos üzemmódról átkapcsolható 12 kW vizes üzemmódra.
• Biztonsági berendezések:
-automatikus szintellenőrzés a szárazon járatás elleni védelem érdekében, kétszintű ellenőrzéssel: először figyelmeztető jelzés az alacsony folyadékszintről ( a készülék tovább működik) majd az alsó folyadékszint túllépésekor a készülék kikapcsol.
-leválasztott mechanikus biztonsági termoszát és a hőfokszabályozóba beépített elektronikus hőfokbehatároló
-főkapcsoló, vezérlés transzformátor motorvédő kapcsolóval, automata biztosíték, hőszigetelés
• Hiba esetén hangjelzés: a folyadékszint figyelmeztetés folyamatos, az összes többi hibajelzés szaggatott hangjelzéssel.
• Fogantyús és görgős kivitel

Műszaki adatok 4 különféle szerszámtemperáló, temperáló modell rendelhető

TT-168 E TT-168 H TT-168 E/A TT-168 H/A


Hőmérsékleti tartomány vizes üzemmódban 90°C-ig
olajos üzemmódban 150°C-ig
Hőfokszabályozás önoptimalizáló MP-888 mikroprocesszoros szabályozó egység digitális kijelzővel a beállított és az aktuális hőmérséklet jelzésére. Automatikus hőmérsékletfigyelés.
Átfolyásmérés elektronikus, digitális kijelzéssel, a minimális beállított átfolyási érték automatikus ellenőrzésével

                                                      168 E        168 H       168 E/A      168 H/A
Fűtőteljesítmény(vízzel)           12 kW        12 kW       18 kW        18 kW
Teljesítmény fokozatok           3 / 9 / 12   3 / 9 / 12    9 / 9 / 18    9 / 9 / 18
Fűtőteljesítmény(olajjal)            6 kW         6 kW          csak vizes  csak vizes
Teljesítmény fokozatok               3 / 3          3 / 3
Hűtőteljesítmény                45 kW/h 90°C-nál
Szivattyúteljesítmény motor      0.75 kW    1,5 kW      0,75 kW      1,5 kW
Nyomóüzem max.           E típusok: 4,5 bar max. 75 l/min.  H-típusok: 8,0 bar max. 75 l/min.
Szívóüzem vákuum max 8 mVo
Űrtartalom min. 16 l / max. 20 l
Csatlakozók hőközlő anyag ½“ belső menettel
hűtővíz 3/8“ külső menettel
Méretek H 710 X Sz 325 X M 785 mm görgőkkel és fogantyúkkal
Tömeg kb. 67 kg üresen
Szín ezüstszürke RAL 7001

Speciális feszültségértékekre való csatlakoztatási lehetőség (3x200 V – 3x600 V) valamint 50/60 Hz frekvencia rendelésre. UL/CSA-konform készülékek kaphatóak. Az USA piacra készülékeink NPT-menettel felszereltek, és Fahrenheit o –ra beállítottak.

Elektronikus hőfokszabályozó egység MP-888

Az elektronikus szabályozó egység mérési egysége átkapcsolható Celsius o–ról
Fahrenheit o-ra. A szabályozó egységbe felár nélkül beépítésre kerültek az analóg interface csatlakozások 0-5 V, 0-10 V és 4-20 mA.

Az önoptimalizáló, mikroprocesszrovezérelt MP-888 szabályozó egység minden TOOL-TEMP szerszámtemperálóban az alapfelszereltség része. Az önoptimalizálás megakadályozza a beállított hőmérsékleti érték átlépését minden hőfoktartomány-ban, függetlenül a fogyasztó tömegétől, és pontos hővezetést tesz lehetővé magas hőmérsékleti tartományban is.

Beállított hőmérsékleti érték (kívánt hőmérséklet)
A kívánt érték változtatása 1/10 o pontossággal

Tényleges hőmérsékleti érték (mért érték)

Folyadék átfolyási érték különféle mértékegységekben
Liter / perc, mérés 1/10 L pontossággal. Átkapcsolható literről angol vagy amerikai gallon mérési egységre. A beállított minimális érték alatt automatikusan hangjelzéssel figyelmeztet.

Átfolyási érték ellenőrzése automata vagy kézi beállítással
Automata: minden érték automatikus beállítása. Az elektronika az aktuális átfolyási értéket rögzíti minimumként, és annak átlépésekor hangjelzéssel figyelmeztet.
Kézi beállítás: a minimális átfolyási értéket kézzel állítjuk be az átfolyásmérőn. A figyelmeztető hangjelzés ezen érték átlépésekor automatikusan bekapcsol.


TOOL-TEMP gyártmányprogram

Szerszámtemperálók (temperáló készülékek) 3 kW-tól 150 kW fűtőteljesítménnyel
Vízhűtő (folyadékhűtő)
készülékek 5 kW-tól 1200 kW hűtőteljesítménnyel
Kondicionáló fürdők poliamid alkatrészek kezelésére
