TOOL-TEMP minőségi vízhűtő (folyadékhűtő) berendezések / TT-14'500 H mobil vízhűtő (folyadékhűtő) készülék

Vízhűtő (folyadékhűtő) készülék beépített fűtéssel és digitális átfolyásmérő egységgel

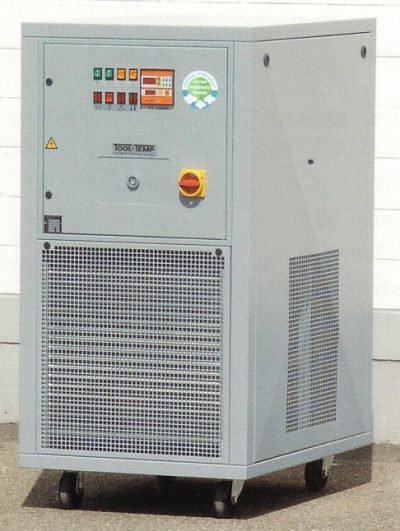

TT-14'500 H és TT-14'500 H/WK vízhűtő (folyadékhűtő) készülék

+10-től +40 oC-ig terjedő vízhőmérsékletekhez
+45 oC-ig terjedő környezeti hőmérsékletekhez

nincs felesleges vízfogyasztás
mobil készülék egyes gépek illetve gépcsoportok melletti felállításra
alacsony hőmérsékletű temperálásra


Működési elv


Zárt hűtővízkör.
A vízhűtő (folyadékhűtő) készülékben egy rozsdamentes 50 liter űrtartalmú víztartály található. Amint a vízmennyiség a kívánt hőmérsékletre lehűlt, a kompresszor kikapcsol és mindaddig kikapcsolt állapotban marad, amíg a víz vissza nem melegszik. A bekapcsolási pont a digitális szabályozó egységen állítható be. A keringető szivattyú folyamatosan üzemel.
Tömítésmentes rozsdamentes szivattyú
Minden vízzel érintkező alkatrész rozsdamentes acélból készül
A kompresszor bekapcsolási idejét elektronikusan ellenőrzi, ami a készülék hosszabb élettartamát biztosítja
A vízhűtő készülék lefagyását fagymentesítő termosztát akadályozza meg
Automatikus vagy kézi feltöltés
Automatikus szintellenőrzés figyelmeztető jelzéssel alacsony vízszintnél
Akusztikus hibajelzés kürttel
Görgős kivitel

Vezérlés

Mikroprocesszoros szabályozó egység, MP-888 beépített digitális átfolyásmérő műszerrel.
A tényleges és kívánt vízhőmérséklet digitális kijelzésére.
A felső bekapcsolási és az alsó kikapcsolási pont (hiszterézis) beállításához.
Ezzel biztosítható a kompresszor be/kikapcsolási idejének szabályozása – s készülék szabályozási pontossága változtatható.

A készülék felállítása

A TT-14’500 H vízhűtő (folyadékhűtő)  modellt beltéri felállításra terveztük.
A 3 m-nél nagyobb belmagasságú termekben a levegő felmelegedése elhanyagolható.


Műszaki adatok: 2 különböző vízhűtő (folyadékhűtő) modell rendelhető:

TT-14’500 H vízhűtő léghűtéses kondenzátorú standard vízhűtő (folyadékhűtő) készülék, amely rendelkezik fűtéssel a vízkörben

TT-14’500 H/WK vízhűtő vízhűtéses kondenzátorú vízhűtő (folyadékhűtő) készülék, amely rendelkezik fűtéssel a vízkörben

Jellemző    TT-14'500 H vízhűtő TT-14'500 H/WK vízhűtő
Hűtőteljesítmény (kompresszor):   14 kW 14 kW
Hőfoktartomány
Keringetett víz:
Környezeti hőm:

+10-től +40 °C-ig
+2-től +45 °C-ig

+10-től +40 °C-ig
+2-től +45 °C-ig
Fűtőteljesítmény:   6 kW 6 kW
Víztartály űrtartalma:   kb. 50 liter kb. 50 liter
Hűtőközeg:   R-134 A R-134 A
Hőfokszabályozó: elektronikus szabályozó egység digitális kijelzővel a kívánt és tényleges hőmérséklet kijelzésével
Szivattyúteljesítmény:  Max. 8.5 bar / max. 75 liter / perc
Kompresszor:  hermetikusan zárt
Kondenzátor:  léghűtéses, levegő bemenet a készülék elején, kimenetek oldalt és hátul
Levegőmennyiség:    2’850 m3/óra nincs ventillátor
Csatlakozási telj.:    8 kW  8 kW
Csatlakozások
fogyasztóhoz, fogyasztótól    3/4” belső menetes 3/4” belső menetes
automatikus feltöltés   3/8” belső menetes 3/8” belső menetes
hűtővíz be/kimenet      3/4” belső menetes
Méretek:  Hossz. 900 x Szél. 660 x Mag. 1300 mm görgőkkel együtt
Zajszint (3 m távolságban):    68 dBA 68 dBA
Tömeg:  190 kg üresen
Szín: RAL 7001 ezüstszürke, vagy lakkozatlan rozsdamentes acél ház


A TT-14’000 H/WK vízhűtő (folyadékhűtő) modell vízhűtéses, és emiatt min. 1.5 bar nyomású vízcsatlakozásra van szüksége.
Víz hűtőtoronyból (kb. 30 oC): kb. 20 – 40 liter / perc hűtővízfogyasztás
Hálózati vízcsatlakozásból (kb. 10-15 oC): kb. 10 – 20 liter / perc hűtővízfogyasztás


TOOL-TEMP gyártmányprogram

Szerszámtemperálók (temperáló készülékek) 3 kW-tól 150 kW fűtőteljesítménnyel
Vízhűtő (folyadékhűtő)
készülékek 5 kW-tól 1200 kW hűtőteljesítménnyel
Kondicionáló fürdők poliamid alkatrészek kezelésére
